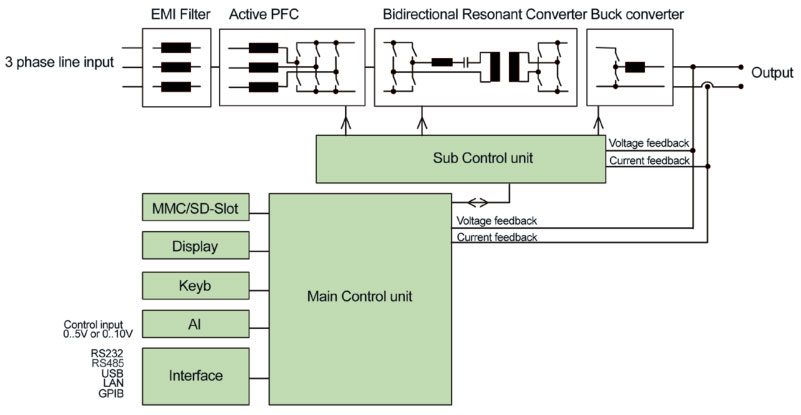

MACS 模塊電源工作原理
MACS 模塊電源采用 IGBT 高頻技術，風冷的散熱方式，本機帶 DSP 雙核 - 美國 TI公司，與監控單元通信，機內參數可通過CAN 接口由上級監控單元設定或由上級監控單元調節控制。采用軟開關技術，效率高，電磁兼容性好，內置 CPU 控制，工作穩定可靠，寬的輸入電壓范圍。具有輸入過欠壓保護、輸出限流保護、輸出過壓保護、輸出短路保護、過溫保護及告警功能和模塊 n＋1 并聯工作且具有均流功能。
MACS 模塊電源型號
■ MACS 35A/500V ■ MACS 50A/500V ■ MACS 75A/500V
MACS 模塊電源技術指標
| ■ 通訊接口 CAN，波特率：125K ■ 調壓范圍：0~500V 0~35A/0~50A/0~75A ■ 工作溫度：-20℃ ~+75℃ <+55℃時可滿載運行 >+55℃時降額使用 ■ 工作濕度：<95% 無冷凝 ■ 平均無故障 : >300000 小時 ■ 工作電壓 : 電網頻率 45HZ-65HZ 電壓 AC323 Vac ～ 480Vac 無中線 |
■ 穩壓精度：0.5% ■ 限流精度：0.5% ■ 逆變頻率：大于 30KHZ ■ 紋波系數： 電壓 500V 時，電流 50% 額定電流時 紋波 <0.5% 電壓 250V 時，電流 100% 額定電流時 紋波 <0.5% ■ 功率因數：100% 負載時，功率因數 0.98 ■ 效率：100% 負載時，效率：0.95% |

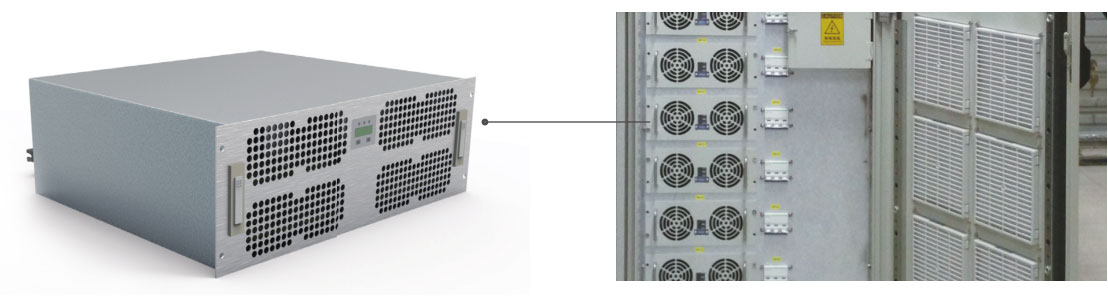

MACS 模塊電源

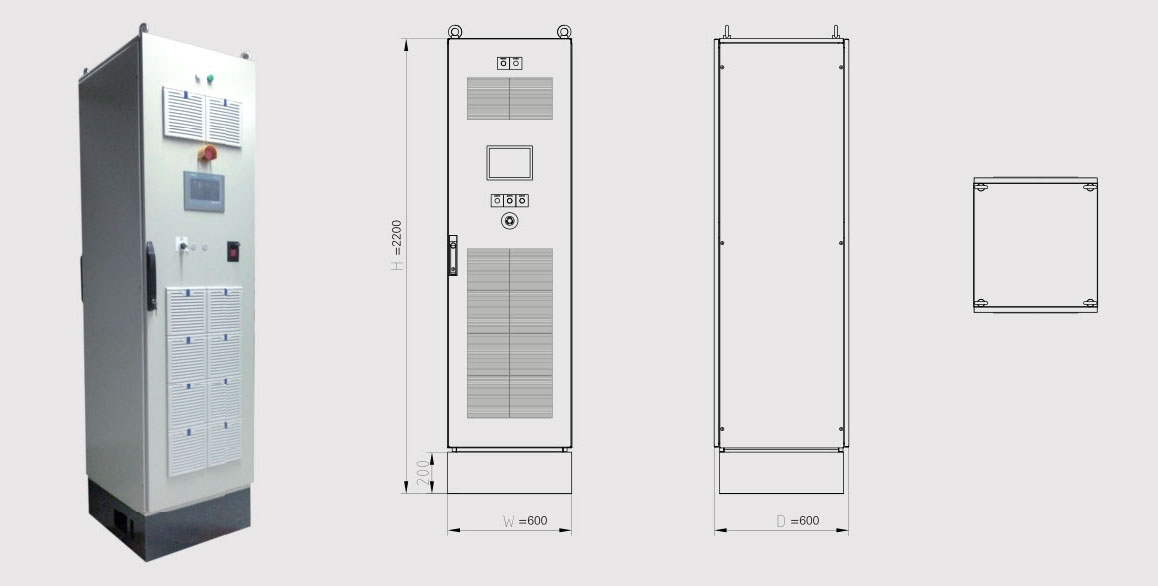

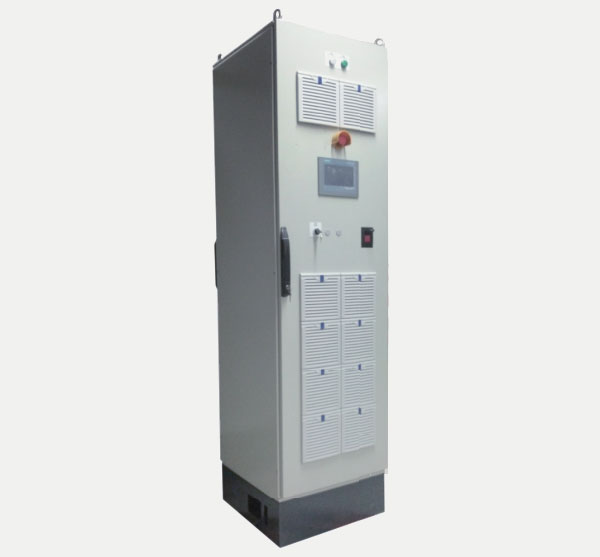

MACS 柜
