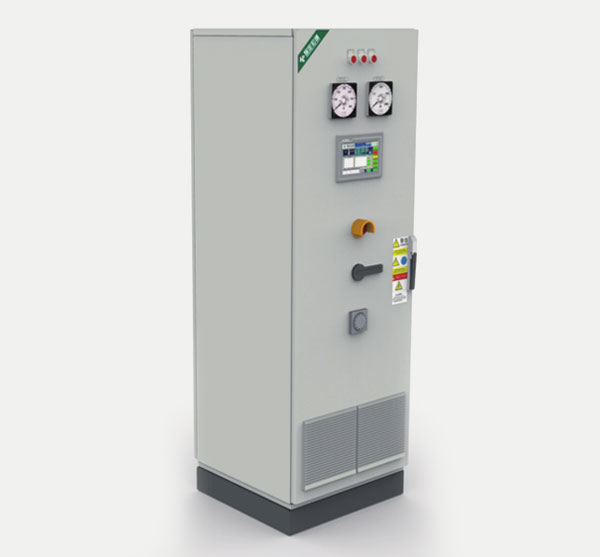

MAC-IGBT 工作原理
MAC-IGBT 小電源采用脈寬調制（PWM）技術，以英飛凌第四代 IGBT 功率模塊作為開關元器件，由濾波模塊、整流模塊、逆變模塊、功率變換模塊以及控制單元組成整個完善的系統體系。整機具有體積小、重量輕、可靠性高等突出特點。

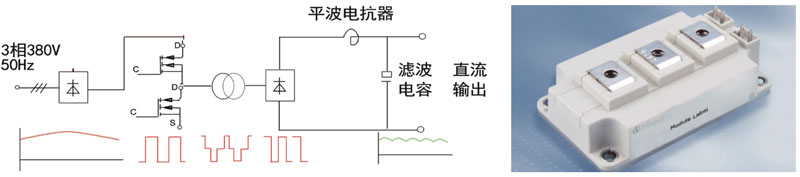

工作原理如下：
■ 交流輸入 - 整流 - 濾波電路 -IGBT 功率單元；
■ IGBT 在控制電路產生的 PWM 波形控制下，將上述直流電逆變?yōu)?20kHz 的方波交流電；
■ 高頻變壓器絕緣降壓傳遞功率；
■ 輸出整流，電抗器濾波，輸出符合設定要求的直流電壓和電流；
■ 顯示電路顯示工作電流、工作電壓。
MAC-IGBT 技術指標
| ■ 工作頻率：20KHz ■ 控制方式：PWM 調制 ■ 穩壓精度：<0.5% ■ 穩流精度：<0.5% |
■ 直流紋波：全范圍 <1% ■ 效率：全范圍 88%~92% ■ 功率因素：全范圍≥ 0.9 |

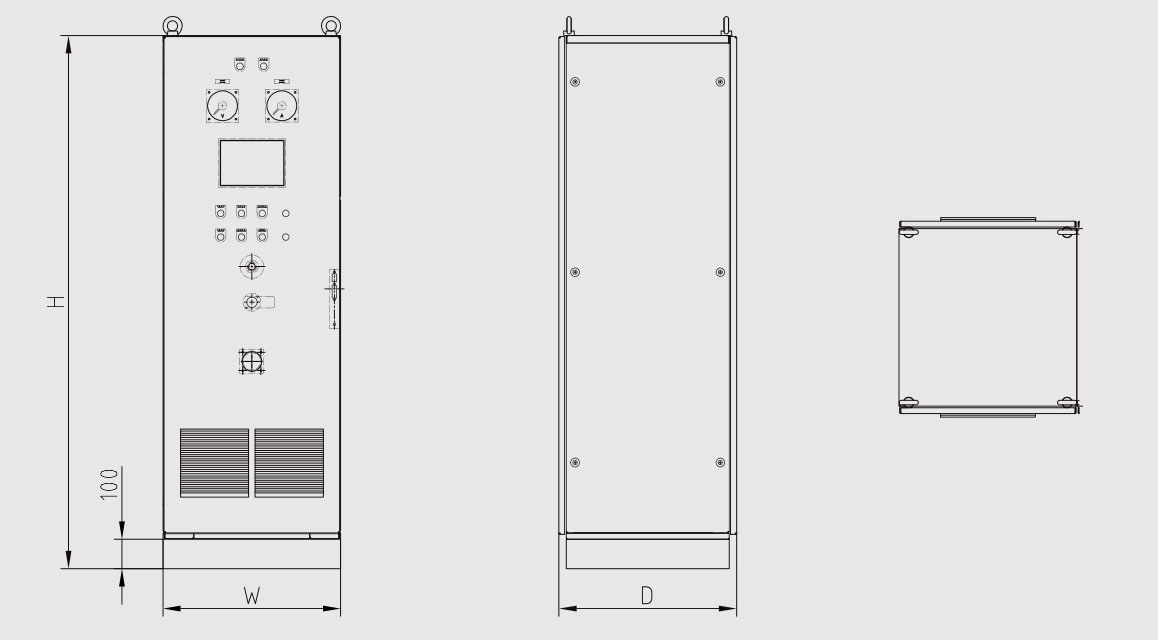

| 序號 | 規格型號 | W | D | H | 重量 / kg |
| 1 | HC-GYF 100A/500V | 600 | 600 | 1800 | 245kg |
| 2 | HC-GYF 200A/500V | 600 | 600 | 1800 | 300kg |
| 3 | HC-GYF 300A/500V | 600 | 600 | 2000 | 400kg |
注：規格型號用戶可定義
重量為計算值，與實際會有偏差，僅供參考。
